電平轉接板有什么作用?工作模式有哪些?

2021-06-09 10:26

分享到:

電平轉接板SU108系列是將不同電壓接口的電平轉接成USB接口電平的小板,是深圳市思為無線研發的產品之一。那么這種電平轉接板有什么作用,工作模式有哪些?



SU108系列電平轉接板的作用

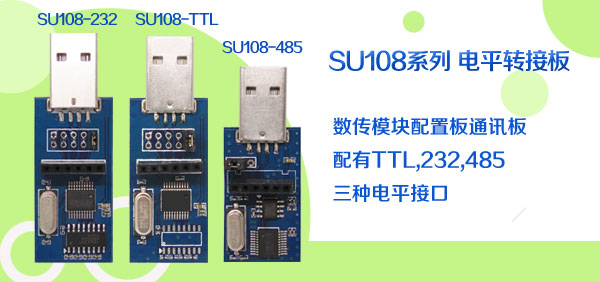

電平轉接板SU108



SU108系列電平轉接板有三個型號分別是:SU108-485,SU108-232,SU108-TTL。它們的作用是將485、232、TTL電平轉接成USB接口電平,通過電平轉接板很方便地將無線數傳模塊和PC機相連,從而對模塊進行參數的配置,以及數據收發等功能。



SU108系列電平轉接板的工作模式

SU108系列電平轉接板有個短路點,可使它連接數傳模塊的時候分為兩種工作模式:



電平轉接板有什么作用?工作模式有哪些?



注:接上短路帽短接,進配置模式;拔下短路帽為斷開,進通訊模式。

1、短接:SET接地,此時模塊處于參數配置模式,不再收發數據。

2、斷開:SET懸空,此時模塊處于正常收發數據模式。



以上就是電平轉接板SU108系列的作用以及它的工作模式,SU108系列是數傳模塊配置/通訊板,購買我司的2個無線數傳模塊以上,可贈送一個SU108系列電平轉接板,方便配置軟件參數。
